在电气工程中，配电箱与配电柜是电力分配和控制的核心设备，其接线的规范性与安全性直接关系到整个电力系统的稳定运行及人身财产安全。遵循严格的接线规范标准，是每一位电工必须具备的专业素养。本文将系统梳理关键规范要点，供大家学习与收藏。

一、通用安全基本原则

1. 断电操作：在进行任何接线或维护工作前，必须确认总电源已断开，并挂上“禁止合闸，有人工作”的警示牌，验电无误后方可操作。
2. 器件与导线匹配：选用的开关、保护电器、导线截面积必须与设计负载电流、电压等级相匹配，严禁过载使用。
3. 标识清晰：所有回路应有明确、永久性的标识，标明用途、编号，方便日后检修与排查。

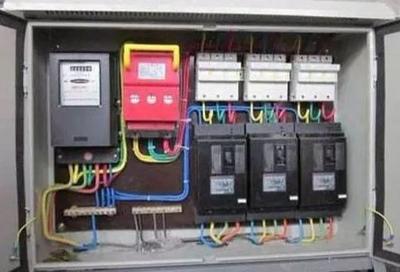

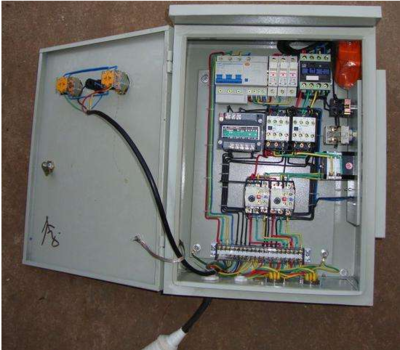

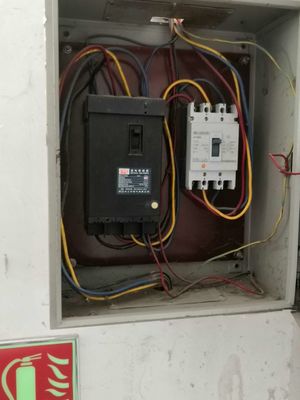

二、配电箱（户内小型分配电装置）接线规范

1. 布局与安装：

• 箱体应安装牢固，垂直度偏差需符合规范。进出线孔应使用绝缘护套保护，防止割伤线缆。

• 箱内元件排列整齐，预留适当操作与散热空间。通常将总开关置于左上角，分支回路开关依次向右向下排列。

1. 导线处理与连接：

• 使用铜质导线，颜色标准：相线（L）为黄、绿、红，零线（N）为淡蓝色，保护地线（PE）为黄绿双色。严禁混用。

• 导线应横平竖直，捆扎整齐，弯曲半径不应小于其外径的6倍。

• 接线端子必须压接牢固，一个端子原则上只接一根导线。如需接多根，必须使用专用端子或经认证的连接器。

• 多股铜芯线需搪锡或使用压接鼻，确保接触面完整、紧密，无毛刺。

1. 接地与接零：

• 箱体金属外壳必须可靠接地（PE）。接地线应直接从接地排引出，连接点需做防锈处理。

• 工作零线（N）与保护地线（PE）必须在箱内严格分开，分别接至零线排和地线排，严禁混接、串接。

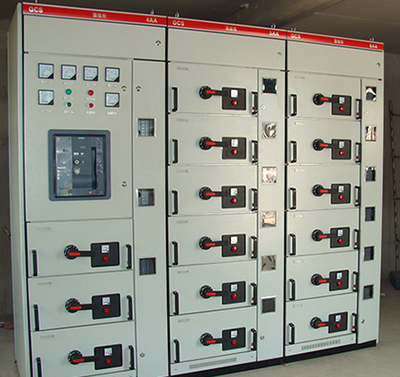

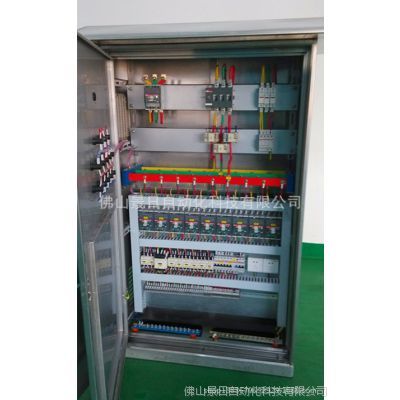

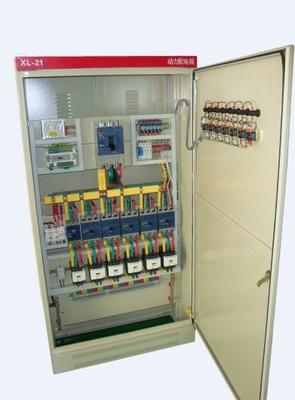

三、配电柜（动力、照明及控制中心）接线规范

配电柜结构更复杂，电压等级可能更高，除需遵守上述通用原则外，还有更严格的要求：

1. 柜内分区：通常按功能分区，如电源进线区、母线区、出线开关区、控制回路区、端子排区。强电与弱电（如控制信号线）应分开布线，必要时加装金属隔板屏蔽。

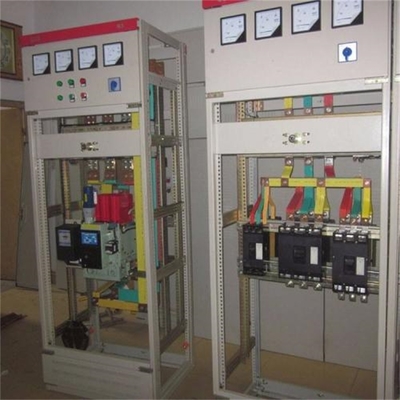

2. 母线安装：

• 主母线、分支母线应排列整齐，相位顺序一致（通常面对柜体正面，自上而下或自左至右为A、B、C、N、PE）。

• 母线连接螺栓需按规定力矩拧紧，并使用配套的平垫、弹簧垫圈。连接处可涂电力复合脂以防氧化。

1. 二次回路接线：

• 控制线、信号线建议使用黑色或蓝色导线，并套上标有号码管的线号，便于识别。

• 接线应走线槽，捆扎成束，避免交叉。活动部位（如门板）的连线需有足够裕量，并使用缠绕管保护。

1. 安全防护：

• 带电裸露部分（如母线）需加装绝缘护套或防护罩。

• 柜内应保持清洁，无金属遗留物。电缆沟进线处需做好防火封堵。

四、施工后检查与测试

接线完成后，必须进行系统性检查与测试：

1. 直观检查：核对线路图，检查所有连接是否正确、牢固，绝缘有无破损，螺丝是否紧固。
2. 绝缘电阻测试：使用兆欧表测量各回路导体之间及对地的绝缘电阻，其值应符合规范要求（通常不低于0.5MΩ）。
3. 接地连续性测试：确保所有接地连接可靠，接地电阻值达标。
4. 通电调试：在空载情况下，分回路逐步送电，检查电压、相位是否正常，仪表指示是否正确，开关动作是否灵活可靠。

****：配电箱、柜的接线工作，“规范”二字重如千钧。它不仅是技术要求的集合，更是安全责任的体现。严格遵守国家标准（如GB 50054《低压配电设计规范》、GB 50303《建筑电气工程施工质量验收规范》等）和行业规程，是杜绝隐患、保障系统长期稳定运行的基石。建议从业者将本文所述要点与具体工程图纸、产品说明书结合应用，并在实践中不断巩固提升。
